图六65QZ40/45外形及安装尺寸
1、泵在汽车上安装时,首先把泵两侧的撑脚卸下,泵轴心线与联轴器对准后,将齿轮箱上的四个底脚螺栓拧紧,然后装上两侧的撑脚并拧紧螺栓。
2、泵进出口管路安装时,必须紧固在车身上,泵不能承受进、出口管路的重量和附加力,泵进口管路中应加装过滤网,网孔应小于φ6mm,以免较大石块和长纤维吸入。
3、泵及管路系统安装完毕,应经压力为泵工作压力1.2倍的压力试验,历时3分钟,以证明各处无泄漏(进口有真空表时应关闭该路或卸下真空表)。
4、试运转时,泵内应加注满液体,以防止机械密封干磨擦造成损坏。5、泵送油料时,必须加接地线,将静电导入地下。(二)使用要求
1、启动前,首先检查齿轮箱内油是否足够。注意∶新泵使用一星期后,应放净齿轮油更换新齿轮油。
2、检查泵内是否存有足够的液体;检查放水阀门是否已关闭。3、打开出口管路阀门少量,开足进口管阀门。
4、泵的吸入管口应浸在液面30cm下,以防空气吸入。吸入管口的滤网也不能太密,更不得堵塞。
5.泵启动后即开始自吸过程,所以必须适当提速使泵达到或略高于额定转速,因为较长时间的低速运行会延长自吸时间,甚至完不成自吸任务。当出口压力表显示压力时,即表明
寸
2、泵工作时需要的动力直接由汽车发动机通过取力器提供。作地面泵站也可用电机或柴油机驱动。
3、当水源含有泥沙、杂物时,,吸入管进口应置于网罩内,网罩通孔总面积应大于300cm²,而网孔直径应小于6mm。
4、泵的轴封采用机械密封,因此泵运行可靠、寿命长。
四、工作原理
该类型泵采用外混式轴向回液的泵体结构,泵体由吸入室、储液室、回流孔和气液分离室组成。泵起动后,叶轮将吸入室内所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力作用下,混合液体通过压出室进入气液分离室,由于气体的比重轻,气体从液体中分离出来,并从出口管中排出,而液体在气液分离室中下沉,经回流孔回到叶轮外缘,进行又一次的气液混合——分离过程,,依次循环,直到吸入管内气体排净而充满液体,完成自吸过程;当水流出叶轮后,叶轮中心部分出现真空,吸水池中的水在大气压力作用下经吸水管进入叶轮,由于叶轮不断地旋转,水也不断排出和吸入,形成连续不断的泵水作用。
为保证泵的良好的自吸性能,必须满足∶
1、泵工作时,泵内的液体存量必须高于泵轴,进口管安装必须高于泵轴中心线150mm以上。
2、进口管路系统不得漏气,吸水口必须浸没于水中,防止空气吸入。3、泵出口应先安装一段不短于180mm 直管后,再接弯管。
五、安装及使用(一)安装要求
泵的外形及安装尺寸见图五、图六

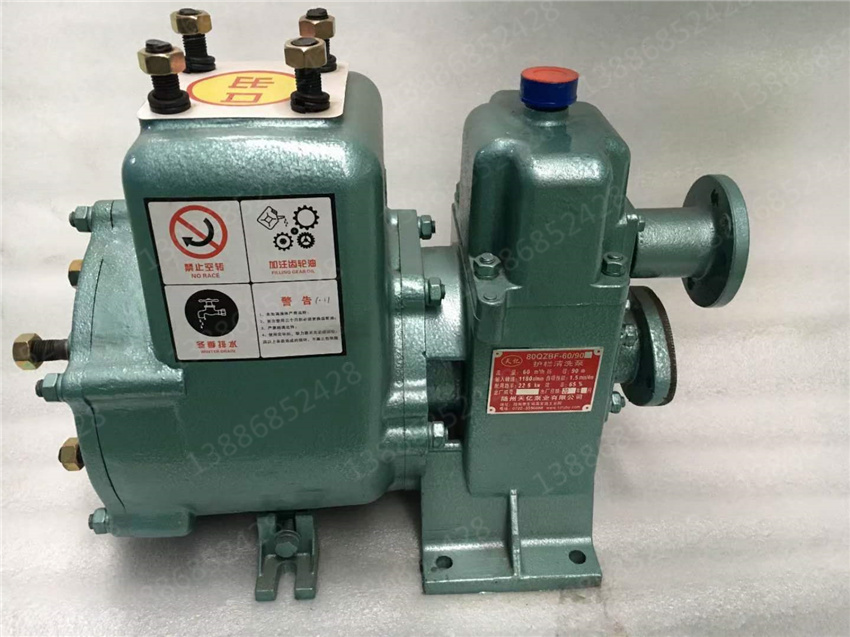

图五 80QZ60/90泵外形及安装尺寸
:
